扭力彈簧
來源： 發布時間：2022-05-27 09:12:13

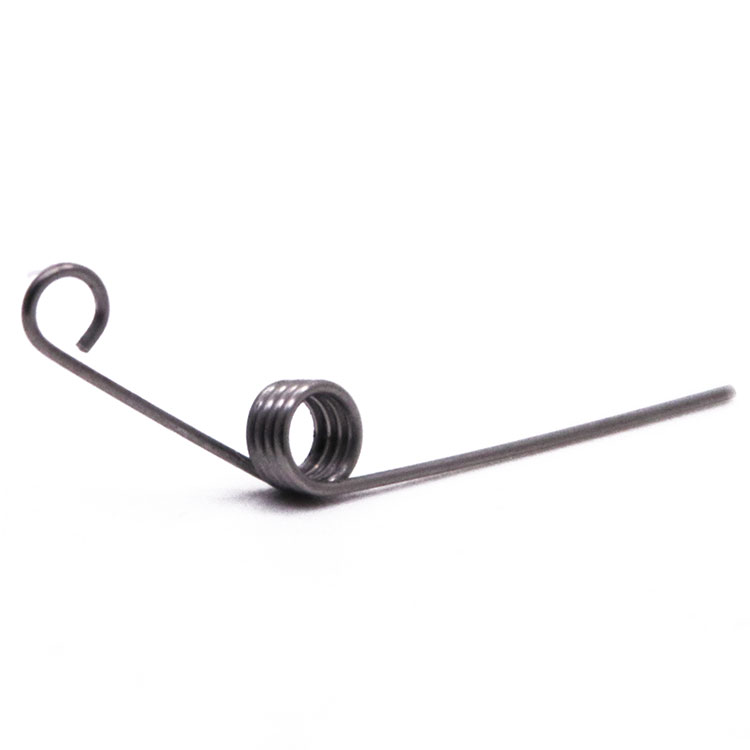

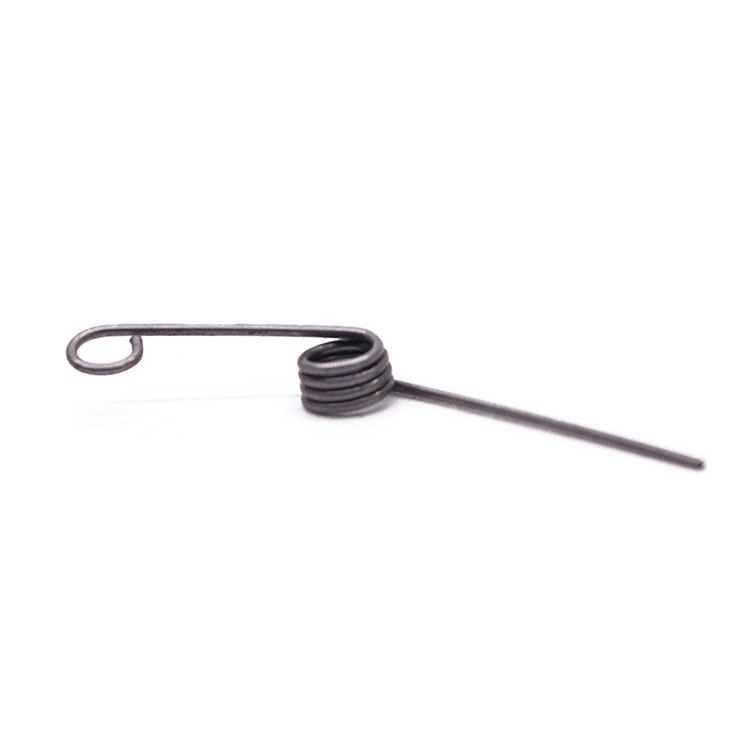

扭轉彈簧屬于螺旋彈簧。扭轉彈簧的端部被固定到其他組件，當其他組件繞著彈簧中心旋轉時，該彈簧將它們拉回初始位置，產生扭矩或旋轉力。扭轉彈簧可以存儲和釋放角能量或者通過繞簧體中軸旋轉力臂以靜態固定某一裝置。這類彈簧通常是密身的，但是，簧圈之間有節距以減少摩擦。它們對旋轉或旋轉外力產生阻力。根據應用要求，設計扭轉彈簧的旋向（順時針或逆時針），從而確定彈簧的旋向。各圈或是緊密圍繞或是分開圍繞，能適任扭轉負荷（與彈簧軸線成直角）。彈簧之末端可繞成鉤狀或直扭轉臂。
扭轉彈簧（Torsion Spring）乃變體彈簧之極至，由單扭簧至雙扭簧異形扭簧，乃至各種扭桿之變形，得依設計成型。因此設計時亦較難掌握扭轉彈簧之必要資料：
（1） 自由長度。
（2） 控制直徑：(a)外徑、(b)內徑、(c)所套管之內徑，或所穿越圓桿之外徑。
（3） 鋼絲尺寸“線徑”。
（4） 材料（種類及等級）。
（5） 圈數：（a）總?cè)?shù)及右旋或左旋。
（6） 扭轉力：偏轉至某一角度之磅數。
（7） 大撓度（自由位置算起之角度）。
（8） 末端之形式。 [1]
請注明：材料直徑，外徑(D)，扭臂長(L)，自由高度(Lo)，以及其它幾何尺寸，如導矩（T 1 T 2…… T j ）和對應和對應扭轉角度（Ψ ）
